系统介绍

DTS光纤测温主机（通过国家消防型式检验产品）可对单侧桥架的所有电缆进行连续监测。将感温探测光缆紧贴每相高压电缆线型敷设，实现所有电缆的连续、分布式温度测量，无任何测量盲区。光纤测温主机选用业界最先进的产品，每个通道的测量时间约2.5s，在10s时间内即可实现所有电缆的温度连续测量，响应速度非常迅速。

测温主机的用户软件采用先进的基于Web的以太网系统架构，测温主机可以方便地与客户局域网无缝连接，在网络内的任何一台计算机均可快捷地访问测温主机，通过操作系统自带的IE浏览器即可访问、调取温度数据和报警信息。

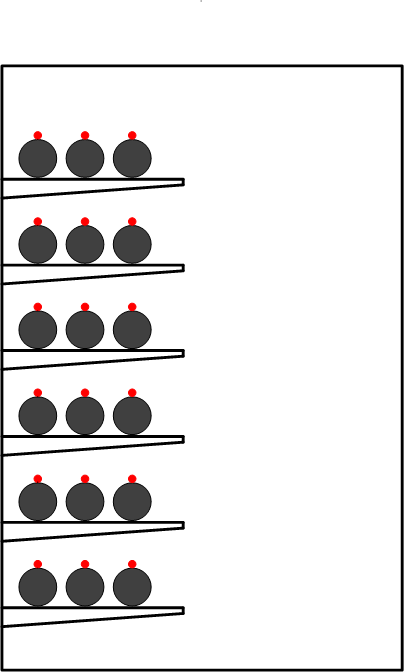

图1 感温探测光缆敷设示意图（黑色符号为高压电缆，红色符号为感温光纤）



如果桥架电缆为普通的380V低压动力电缆或控制电缆，感温光缆也可选择以正弦波的敷设方式，感温探测光缆紧贴于所有被保护的动力电缆或控制电缆的外护套上面。具体安装方法参照下图，固定卡具选用阻燃塑料卡具。





图2 感温探测光缆敷设示意图（低压动力/控制电缆）




功能及特点
光纤温度监测系统应能分别针对不同环境下的温度进行监测，能尽早发现事故隐患，将损失减至最低。同时提供大量在线监测数据，为运行人员全面了解电气设备的使用情况提供可靠依据。系统功能如下：
1、 系统实时对整个220kV变电站的所有高压电缆进行巡检，100%覆盖监测区域，无测量盲区。
2、 系统具有多级定位报警、差温报警和预报警功能，一旦检测到温度值或温升速率超过设定的阈值（阈值参数可由用户自定义设置），自动发出声光报警信息，并通过干接点继电器端子传送至火灾报警主机。
3、 系统具有多区域配置功能，能对整个测量范围在长度上进行分区，分区数可达500个以上，系统可对每个分区进行分别配置，对某些区域进行重点监测。
4、 当发生火灾时，及时提供报警信息并准确定位起火位置，定位精度小于1m，并可与其它消防设施进行联动控制。
5、 实时温度信息和报警信息可自动保持，具有历史数据查阅与统计分析功能。
6、 系统具有自诊断功能，如果探测光缆受损，系统可及时定位故障点。
